礎オメガ工法協会

【礎オメガ工法】

回転貫入鋼管杭

国土交通大臣認定建築技術性能証明

業界最高クラスの
支持力

Overview

概要

性能を上げ、サイズを下げる。
究極のコストパフォーマンスへ。

礎オメガ工法は、業界最高クラスの支持力を持つ、国土交通大臣認定の鋼管杭です。

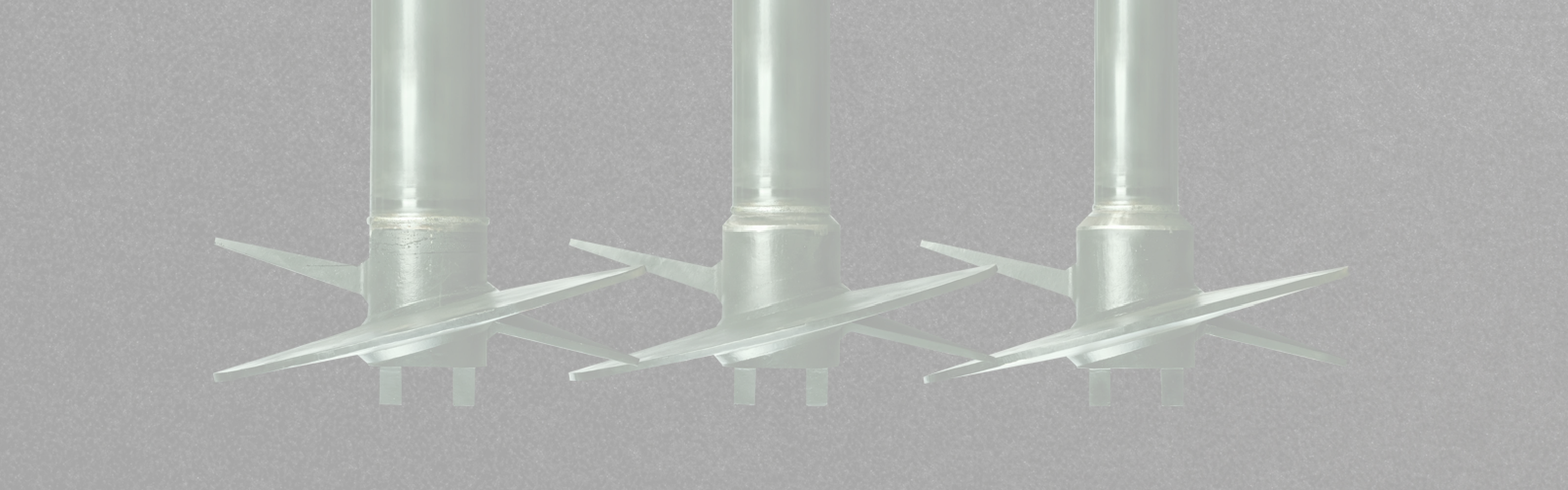

従来の「先端翼を溶接で製作する工法」とは異なり、鋳物による一体型製法を採用することで、拡翼部の大型化と最適な形状設計を可能にしました。

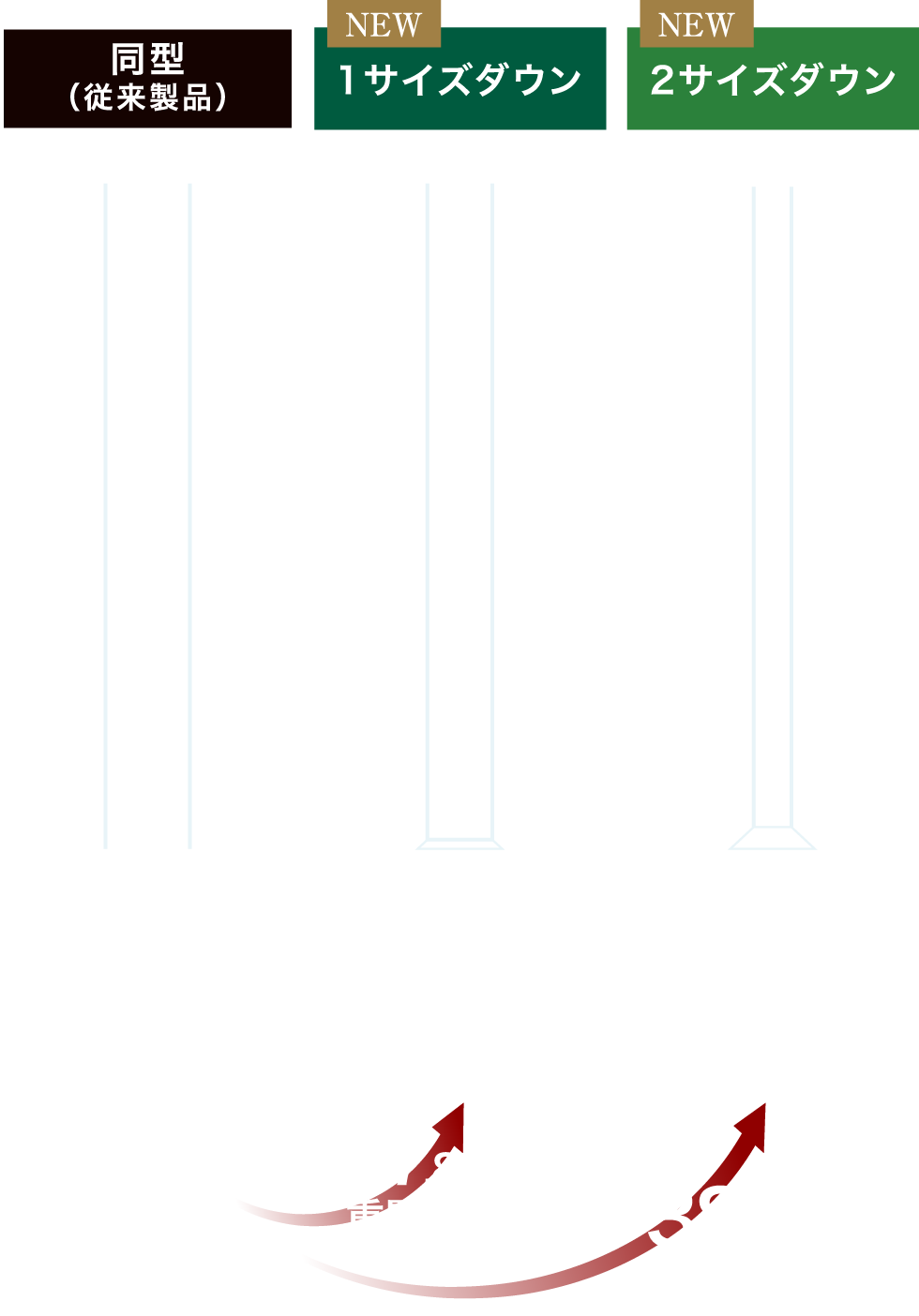

これにより、支持力の大幅な向上と同時に、鋼管杭のサイズダウンを実現した、経済性と性能を両立する新しい鋼管杭工法です。

Lineup

ラインナップ

21種類の豊富な翼径に対して地盤・設計荷重に応じた本体鋼管軸径を選択することが可能です。

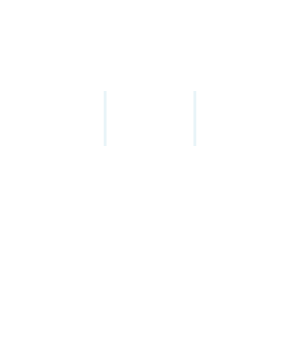

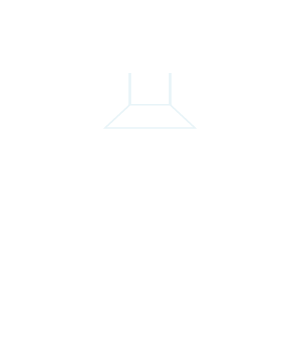

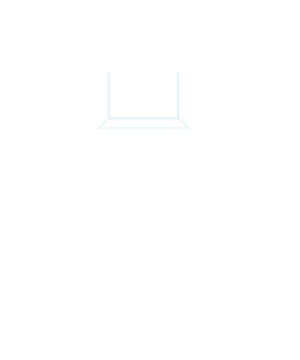

先端拡翼部・軸部鋼管径使用ラインナップ(単位：mm)

先端軸径	翼径 Dw	軸部鋼管径
		D	D₁	D₂

101.6	250	101.6	-	-
101.6	270	101.6	-	-
114.3	300	114.3	-	-
114.3	310	114.3	101.6	-
139.8	350	139.8	-	-
139.8	450	139.8	114.3	101.6
165.2	500	165.2	139.8	114.3
190.7	550	190.7	165.2	139.8
190.7	650	190.7	165.2	139.8
216.3	550	216.3	190.7	165.2
	650	216.3	-	-
	740	216.3	190.7	165.2
267.4	700	267.4	216.3	190.7
	800	267.4	-	-
	950	267.4	216.3	190.7
318.5	650	318.5	267.4	216.3
	800	318.5	-	-
	1010	318.5	267.4	216.3
355.6	750	355.6	318.5	267.4
	900	355.6	-	-
	1060	355.6	318.5	267.4
406.4	850	406.4	355.6	318.5
	1000	406.4	-	-
	1130	406.4	355.6	318.5
457.2	950	457.2	406.4	355.6
457.2	1150	457.2	406.4	355.6
